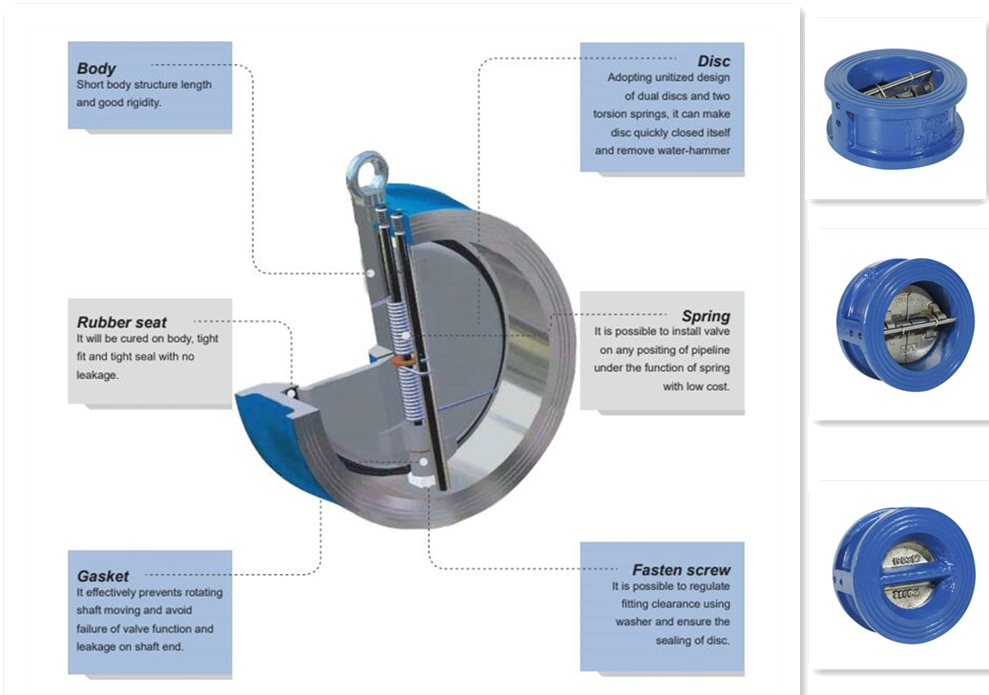

Cur síos ar an Táirge
Flans de réir ASME B/16.4716.5, Aicme 125 / 150; DIN 2501, PN10 / PN16
ASME B16.1/B16.2
Méid: DN40-DN900/ 1.5"-36"
Ábhair:
Comhlacht: Iarann Teilgthe / Iarann Insínte / Cruach theilgthe / Cruach dhosmálta / Cré-umha alúmanaim
Diosca: Iarann Insínte / Cruach dhosmálta / Cré-umha alúmanaim
Earrach: stee dhosmálta (SS304, SS316, Inconel)
Gas: Cruach dhosmálta
Suíochán: EPDM / NBR / VITON / cruach dhosmálta
Brú oibre: 1.5"-12" 16 barra; 14"-24" 10 barra/16BAR; 28"-36" 10 mbarra ar a mhéad
Tástáil brú de réir caighdeáin: API 598
| DNName | orlach | ØD | ØD1 | L | |||
| UNS | PN10 | PN16 | Aicme 125/150 | ||||
| 40 | 1.5" | 86 | 92 | 82 | 57 | 43 | |
| 50 | 2" | 96 | 107 | 101 | 71 | 43 | |
| 65 | 2.5" | 116 | 127 | 121 | 80 | 46 | |
| 80 | 3" | 132 | 142 | 134 | 98 | 64 | |
| 100 | 4" | 152 | 162 | 171 | 117 | 64 | |
| 125 | 5" | 182 | 192 | 193 | 145 | 70 | |
| 150 | 6" | 207 | 218 | 219 | 172 | 76 | |
| 200 | 8" | 262 | 273 | 276 | 221 | 89 | |
| 250 | 10" | 317 | 328 | 336 | 275 | 114 | |
| 300 | 12" | 373 | 378 | 383 | 406 | 325 | 114 |
| 350 | 14" | 423 | 428 | 444 | 448 | 361 | 127 |
| 400 | 16" | 473 | 489 | 495 | 511 | 412 | 140 |
| 450 | 18" | 528 | 539 | 555 | 546 | 468 | 152 |
| 500 | 20" | 578 | 594 | 617 | 603 | 515 | 152 |
| 600 | 24" | 679 | 695 | 734 | 714 | 624 | 178 |
| 700 | 28" | 784 | 807 | 802 | 828 | 720 | 229 |
| 800 | 32" | 890 | 917 | 912 | 936 | 825 | 241 |
| 900 | 36" | 990 | 1044 | 1012 | 1044 | 914 | 241 |
Infhaighteacht
Tá an comhla seiceála ar fáil le:
Trastomhas Ainmniúil DN50 ~ 900 (2 "~ 36"),
Brú Ainmniúil PN10 ~ PN16, tá nasc flange EN1092-2 PN10, PN16, ANSI CLASS 125/150, JIS 5K agus 10K etc.
Feidhm agus Carachtair
Úsáidtear an comhla seo go príomha le haghaidh nasc agus cur isteach do na meáin ar nós uisce, ola agus daoine eile sa phíblíne. Agus is é príomhfheidhm na comhla seo ná an meán a stopadh ó dhroim agus fuiliú ón gcoimeádán.
Tá aghaidh an chomhla seo gearr, chomh maith le méid beag agus meáchan éadrom.
Is féidir an diosca a dhúnadh go tapa.
Is féidir é a úsáid i bpíopaí cothrománacha agus ingearacha araon, atá áisiúil le haghaidh suiteáil freisin.
Le friotaíocht sreabhach beag, níl an comhla gan bhac.
Tá sé solúbtha, le dea-shéalaithe.
Tá an struchtúr simplí agus dlúth, agus tá an chuma álainn.
Tá saol na seirbhíse fada le hiontaofacht ard.
